Đầu cắm nam 30 độ 2 đầu nối 1B loại hàn Lemo B Series Connectors FGA.1B.302.CLAD

Đầu cắm nam 30 độ 2 đầu nối 1B loại hàn Lemo B Series Connectors FGA.1B.302.CLAD

Tên thương hiệu:	OEM
Số mẫu:	FGA.1B.302.CLAD
MOQ:	1pc
giá bán:	Có thể đàm phán
Thời gian giao hàng:	3-10 ngày làm việc
Điều khoản thanh toán:	Western Union, MoneyGram, T / T, Paypal

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ROHS

Kiểu:

Lemo FGA

Kích thước:

Lemo 1B

Khóa:

30 độ

Chèn:

1B.302: 2 Điện áp thấp

Nhiệt độ (tối đa):

+150 độ C

Độ bền (Vỏ):

5000 chu kỳ giao phối

chi tiết đóng gói:

Túi PP

Khả năng cung cấp:

50000pcs mỗi tháng

Làm nổi bật:

Đầu nối lemo 10 chân

nhiều đầu nối dây

Mô tả sản phẩm

Đầu cắm Lemo B Series 30 độ nam 2 chân kết nối loại hàn 1B FGA.1B.302.CLAD

Đặc trưng:

Shell Style / Model: FG *: Cắm thẳng, collet cáp
Phím: 2 phím (alpha = 30, phích cắm: danh bạ nam, ổ cắm: danh bạ nữ)
Chất liệu vỏ: Vỏ và đai ốc bằng đồng thau (mạ crôm), tay áo bằng đồng mạ niken và miếng giữa
Cấu hình: 1B.302: 2 Điện áp thấp
Loại liên hệ: Hàn
Max. Tối đa Matings: 5000 Giao dịch: 5000
Liên hệ Dia.: 1,3 mm (0,051in)
Xô Dia: 1 mm (0,039in)
Max. Tối đa Solid Conductor: 0.5 mm^2 (AWG 20) Dây dẫn rắn: 0,5 mm ^ 2 (AWG 20)
Max. Tối đa Stranded Conductor: 0.5 mm^2 (AWG 20) Dây dẫn bị mắc kẹt: 0,5 mm ^ 2 (AWG 20)
R (tối đa): 3,6 mOhm
Vtest (vỏ tiếp xúc): 1350 V (AC), 1910 V (DC)
Vtest (liên hệ-liên hệ): 1500 V (AC), 2120 V (DC)

Quy trình lắp ráp cáp:

Lấy cáp qua đai ốc ống tay áo theo thứ tự, sau đó hàn dây cáp với từng cách điện, xin lưu ý thứ tự dây
Đặt chất mang phân chia chèn vào bộ cách điện được bán, để giữ cho khe của bộ mang bộ chia tách được hoàn hảo với khối lượng của bộ phụ cách điện
Đặt collet ở bên phải vị trí của cáp, đảm bảo rằng khối của collet mate với khe của bộ mang chèn tách
múc lớp vỏ cách điện phân chia collet Carrier Carrier vào lớp vỏ bên ngoài theo thứ tự, đảm bảo khối lượng của phần tử mang của phần tử chia tách với khe của lớp vỏ ngoài
Vặn chặt đai ốc
Kéo tay áo đến bước tương ứng của đai ốc collet.

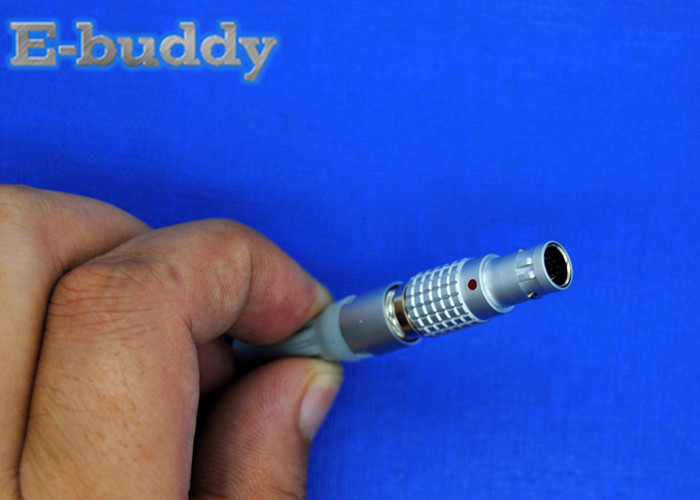

Đầu cắm nam 30 độ 2 đầu nối 1B loại hàn Lemo B Series Connectors FGA.1B.302.CLAD 0

Kích thước và bản vẽ:

Đầu cắm nam 30 độ 2 đầu nối 1B loại hàn Lemo B Series Connectors FGA.1B.302.CLAD 1

Đầu cắm nam 30 độ 2 đầu nối 1B loại hàn Lemo B Series Connectors FGA.1B.302.CLAD 2

Đầu cắm nam 30 độ 2 đầu nối 1B loại hàn Lemo B Series Connectors FGA.1B.302.CLAD 3
