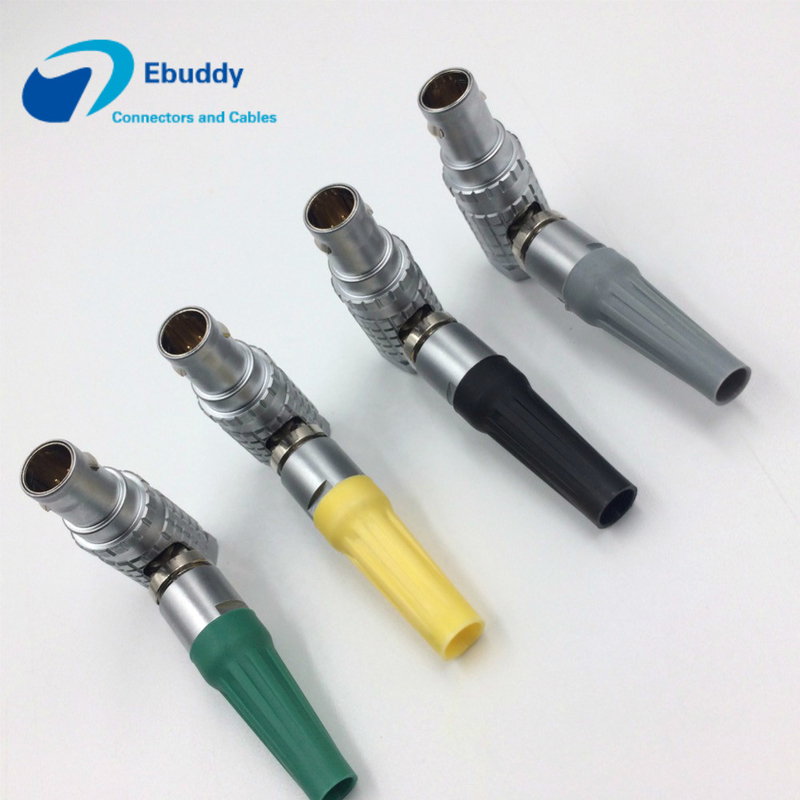

Đầu nối tròn 7 chân ODU thay thế nối tiếp L nối tiếp cáp đa cực W20L0C-P07MCC00420S
Collet số | Cáp OD | |||
0B | Kiểu | mã hóa | Tối đa | Tối thiểu |
D | 32 | 3.0 | 2.1 | |
D | 42 | 4.0 | 3,1 | |
D | 52 | 5.0 | 4.1 |
Quy trình lắp ráp cáp DIY:
1. Lấy cáp qua đai ốc collet tay áo theo thứ tự, sau đó hàn dây cáp với từng cách điện, xin lưu ý thứ tự dây
2. Đặt chất mang của bộ chia tách vào bộ cách điện được bán, để giữ cho khe của bộ mang bộ chia tách được hoàn hảo với khối của bộ phụ cách điện
3. đặt collet ở bên phải vị trí của cáp, đảm bảo rằng khối của collet mate với khe của bộ mang chèn tách
4. pust bộ phận cách ly phân chia bộ phận mang cách điện collet collet vào lớp vỏ bên ngoài theo thứ tự, đảm bảo khối lượng của bộ phận mang bộ chia tách ghép với khe của vỏ ngoài
5. Vặn chặt đai ốc
6. Kéo tay áo đến bước tương ứng của đai ốc.
