Đầu nối cáp Lemo 0p 4pin, đầu nối dây loại Lemo S Series FFA.0S.304.CLA

S nối tiếp S phích cắm nam 0S 4pin Đầu nối cáp Lemo FFA.0S.304.CLA

• Shell Style / Model: FFA *: Phích cắm thẳng, collet cáp và đai ốc để phù hợp với một chỗ uốn cong
• Chất liệu vỏ: Vỏ và đai ốc bằng đồng thau (mạ crôm), tay áo bằng đồng mạ niken và miếng giữa
• Cấu hình: 0S.304: 4 Điện áp thấp
• Xếp hạng Curren: 7A
• Loại liên hệ: Hàn
• Max. Tối đa Matings: 5000 Giao dịch: 5000
• Liên hệ Dia: 0,7 mm (0,028in)
• Xô Dia: 0,6 mm (0,024in)
• Max. Tối đa Solid Conductor: 0.25 mm^2 (AWG 24) Dây dẫn rắn: 0,25 mm ^ 2 (AWG 24)
• Max. Tối đa Stranded Conductor: 0.14 mm^2 (AWG 26) Dây dẫn bị mắc kẹt: 0,14 mm ^ 2 (AWG 26)
• R (tối đa): 6,1 mOhm
• Vtest: 1060 V (AC), 1500 V (DC)

Chúng tôi hứa tất cả lắp ráp cáp của chúng tôi:

• Kỹ sư chuyên nghiệp đánh giá nhu cầu của bạn
• Kiểm tra 100% trước khi vận chuyển
• Số lượng nhỏ được chào đón
• Overmold có sẵn

Quá trình:

Trước khi thực hiện lắp ráp cáp, có một số thông tin cần xác nhận trước, như đầu nối cáp, chiều dài, OD, sơ đồ dây:

• Ứng dụng cáp (chúng tôi cần biết nó là nguồn hoặc tín hiệu, sau đó chúng tôi có thể sử dụng cáp phù hợp cho bạn)
• Chiều dài cáp, cáp OD
• Cả hai đầu nối (đối với đầu nối, vui lòng thông báo số kiểu hoặc thông số kỹ thuật)
• Cách kết nối dây (Kỹ sư của chúng tôi sẽ lập sơ đồ kết nối bao gồm tất cả các chi tiết cáp để xác nhận của bạn)

When you choose the plug, there always 2 style for your options : with sleeve or without. Khi bạn chọn phích cắm, luôn có 2 kiểu cho các tùy chọn của bạn: có tay áo hoặc không có. To make sure you have done a right chioce, please let me show you difference as followings: Để chắc chắn rằng bạn đã thực hiện một chioce đúng, xin vui lòng để tôi cho bạn thấy sự khác biệt như sau:

Sự khác biệt:

Số mô hình :

Không có tay áo: FGG.0B.304.CLAD52

Với ống kính: FGG.0B.304.CLAD52Z, Z đứng tay áo

Lợi thế :

• Với tay áo: tay áo có thể giảm một số thiệt hại cho cáp khi làm việc
• Không có tay áo: cấu trúc này có thể rút ngắn cả hai chiều dài đầu nối, ví dụ, nếu bạn chỉ cần cáp dài 6cm, bạn cần sử dụng kiểu này, nó có thể linh hoạt hơn và dễ dàng hơn để lắp ráp cáp.

vui lòng xem một cáp tùy chỉnh của chúng tôi (nó dài 8cm Lemo 2pin đến FGJ 6pin cho hệ thống camera RED):

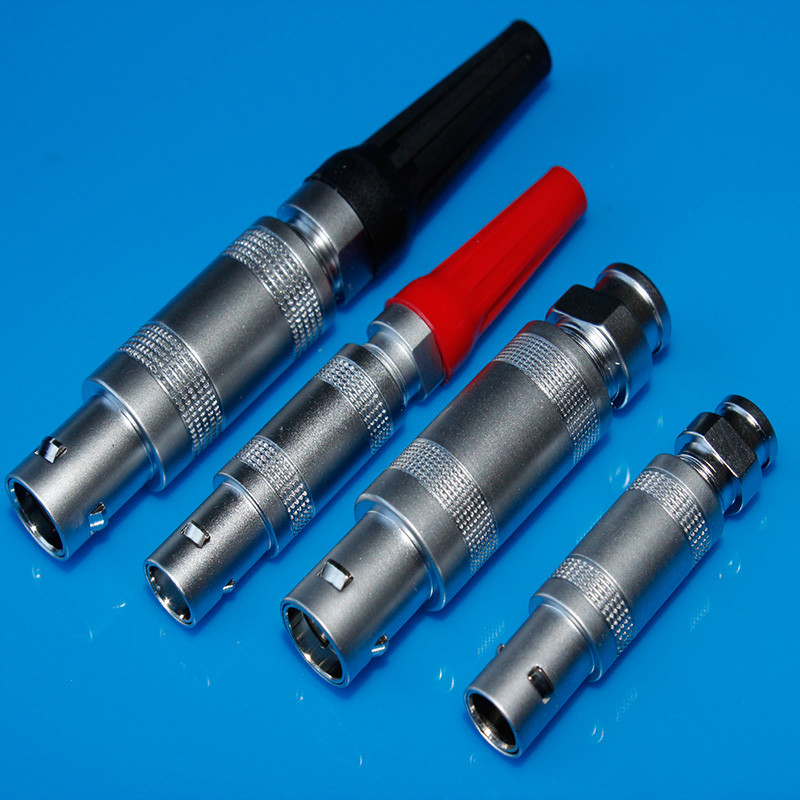

Kết cấu : chỉ có một chút khác biệt ở đuôi của đầu nối, không có sự khác biệt lớn về chức năng, vui lòng xem hình ảnh đính kèm:

không có kiểu tay áo:

Với kiểu tay áo:
